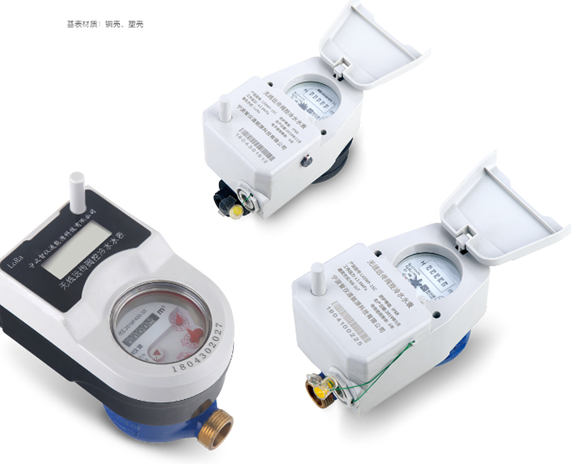

無線遠傳閥控冷水水表（LoRa）
LXSWF-15C-25C
水利儀器儀表 - 水表
LXSWF-15C～25C系列無線遠傳閥控冷水水表是在帶閥基表上，增加了傳感器、執行器、電子模塊、通訊模塊、鋰電池等，延伸為無線預付費水表（或物聯網預付費水表），實現遠程監控管理。
適用標準：GB/T778.1-2018 《飲用冷水水表和熱水水表第一部分：計量要求和技術要求》； JJG162-2019飲用冷水水表檢定規程
一、產品特點：
l 防盜水功能：當有強磁干擾計量信號時，水表自動關閥直至強磁消失，并上報管理系統。
l 實時遠程抄表及數據通訊，可遠程實時開關閥門。
l 閥門防銹死功能：采用每月自動開關閥兩次，防止閥門長時間不動作造成銹死現象。
l 采用LORA擴頻無線通信技術，信號覆蓋范圍廣，可以確保數據的正常傳輸。
l 欠壓提示功能；當內置電池電壓不足時，自動上報系統提示，便于及時更換電池。
l 電池倉結構，便于現場更換電池。
l 防護等級：IP68。
二、技術參數
公稱口徑 DN(mm) | 準確度 等級 | Q4 | Q3 | Q2 | Q1 |
m3/h | L/h | ||||
DN15 | 2級 | 3.125 | 2.5 | 40 | 25 |
DN20 | 2級 | 5 | 4 | 64 | 40 |
DN25 | 2級 | 5 | 4 | 64 | 40 |
工作電源 | ER26500 3.6V鋰亞電池 | ||||
功耗 | 靜態＜36μW；發射＜500mW | ||||
通訊方式 | LoRa | ||||
機電轉換 | 霍爾/干簧管 | ||||
溫度等級 | T30 | ||||
水 壓 | ＜1 MPa | ||||
壓 損 | ≤0.063 MPa | ||||
電磁環境 | E1 | ||||
安裝環境 | B類，禁止強磁環境 |
示值誤差限：
從分界流量到最大流量為±2％，從最小流量到分界流量（不包括分界流量）為±5％。
三、外形尺寸及重量：
口徑 | 長L | 寬B | 高H | 連接螺紋 | 重量 |
mm | D | Kg | |||
15 | 165 | 91 | 145 | G3/4 | 1.1 |
20 | 195 | 91 | 145 | G1 | 1.3 |
25 | 225 | 91 | 142 | G1?
| 1.6
|
LXSWF-15C~25C
口徑 | 長L | 寬B | 高H | 連接螺紋 | 重量 |
mm | D | Kg | |||
15 | 165 | 100 | 145 | G3/4 | 1.1 |
20 | 195 | 100 | 145 | G1 | 1.3 |
25 | 225 | 100 | 145 | G1? | 1.6 |
