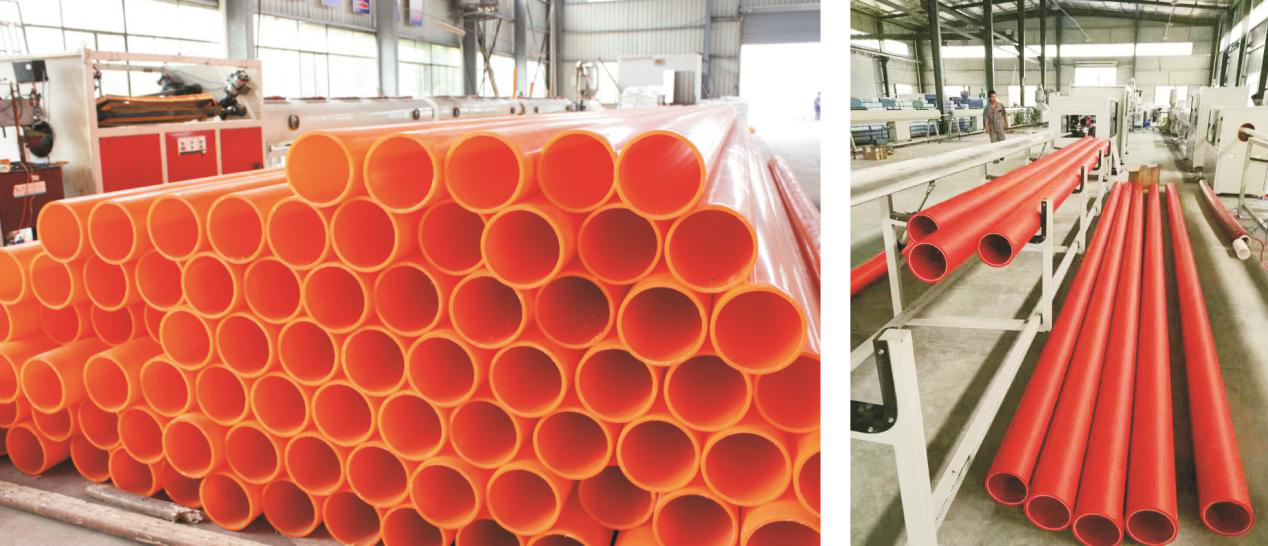

MPP電力管
—
水利工程大型管材 - 其他
一、施工須知
1、MPP電力管管材運輸、施工過程中嚴禁任意拋摔、撞擊、刻劃、曝曬。
2、MPP電力管熱熔對接時兩管軸線要對準，端面切削要垂直平整。
3、MPP電力管加工溫度、時間、壓力、視氣候狀況作相應調整。
4、MPP電力管管材最小彎曲半徑應≥75%管外徑。
二、施工方法
（1）施工測量放樣
在施工前的準備工作階段，即組織技術人員對業主交付的平面控制點和水準點進行復測，按150米左右的間距設置臨時水準點，并與高程基準點進行閉合，閉合差小于規范要求。高程控制底板高程放樣均采用BJDZS3型自動安平水準儀測量。施工控制網及施工水準起算點均應設置在不受干擾，牢固可靠，且通視條件良好，便于控制的地方。
在按圖控制軸線和高程的前提下，還要重點考慮本工程與主體道路和人行道的高程吻合。以局部服從整體，為整體美觀創造條件。
（2）溝槽施工
1、溝槽土方開挖
①溝槽施工采用梯形斷面開挖，以機械為主，人工配合。采用直槽形式開挖。在開挖時嚴格控制溝底設計標高，機械開挖應保留10cm用人工清底，以免機械作業超挖擾動溝槽底原狀土。如遇到不良土壤，以書面形式報告業主和監理工程師，經同意后再作施工處理。
②開挖時做好基坑排水工作，兩側對稱挖排水溝的截面積15cm×15cm為宜。施工前和施工過程中考慮地表水的排除及基坑中積水的抽排，確保混凝土底板在無水環境下施工。基坑開挖期間，基坑附近不堆放棄土和建筑材料，做到文明施工。開挖基坑時，如遇到不良土壤應適當加大放坡，確保槽底作業面。
2、溝槽混凝土底板施工前，對溝槽底板進行整平，放出溝槽中心線，按設計的高度和寬度利用溝槽土模澆筑混凝土底板。混凝土標號為C15，采用商品混凝土，厚度10cm。澆筑時嚴格按要求振搗，直到完全密實為止。澆筑后進行收光并做到及時養護，確保混凝土的強度。溝槽底板應3‰朝排水方向放坡，以便電纜溝的排水。
3、電纜排管的鋪設
在混凝土底板上平鋪10cm厚的中砂墊層，再鋪設電纜排管，并在管溝管間空隙填砂，用木棒搗實，使砂在管外壁形成圓弧狀管床。排管的鋪設，每段的接頭要錯開布置，保證連接嚴密，不得有砂粒滲入。管群鋪設好后，每孔內穿入8#鐵絲一根，以便今后穿線。依照施工要求進行逐層排管的鋪設，待最上層排管鋪設完后，再鋪10cm厚的中砂墊層。最后采用灌水的方法將砂進一步沉降，使砂與電纜排管形成密實的整體。
4、土方回填
電纜排管鋪設完工后，進行土方回填，以機械為主，人工配合。分層回填，每層厚度為15cm，并進行夯實。回填的高度與主體道路路面高程吻合。余土用自卸汽車運至余土棄置場。
三、物理性能
技術性能 | ||
項目 | 技術性能指標 | 試驗方法 |
密度 | 0.90~0.94 | GB/T1033.1 |
環剛度（3% 常溫） | SN24 等級≥24 | GB/T9647-2015 |
SN32等級≥32 | ||
SN40等級≥40 | ||
壓扁試驗 | 加荷至試樣垂直方向變形量為原內徑50%時，試樣不應出現裂縫或破裂 | DL/T802.7-2010 |
落錘沖擊 | 試樣不應出現裂縫或破裂 | DL/T802.7-2010 |
維卡軟化溫度 | ≥150℃ | GB/T-1633-2000 |
拉伸強度 | 管材：≥25；熔接接頭：≥22.5 | GB/T8804.3-2003 |
斷裂伸長率 | ≥400% | GB/T8804.3-2003 |
彎曲強度 | ≥36MPa | GB/T9341-2000 |
