HD-MAX測深儀
中海達
—
水利儀器儀表 - 其他
HD-MAX測深儀
主要性能：HD-MAX是一款全數字回波測深儀，廣泛適用于水文、水利、勘察、航道、碼頭疏浚等行業的精密測量和水深數據記錄。內置業界最高配置的工控電腦平臺，實現計算機技術與測深技術完美融合；內置最新版本HiMAX導航記錄軟件，方便外業采集記錄。與傳統外業測量所需設備相比，HD-MAX測深儀為節省購買電腦和導航記錄軟件費用，更為經濟。
? 全新一代智能測深儀，全數字化設計；
? 全新電路、內部結構設計，測深性能更強，內部結構整齊，更加合理，為拓展不同定位精度預留接口；
? 采用完全電腦系統平臺，系統運行更加穩定，提升產品硬件性能，非剪切板的PE操作系統，操作系統更為穩定。用戶可以自行安裝操作系統，例如XP\WIN7，用戶不必再為系統出現問題而抓狂。CPU 1.6G雙核、內存2G，運行速度更快，采用16 G SSD固態硬盤，存儲海量測量數據；
? 人性化設計、產品更有質感，增加一系列快捷鍵，方便操作，正常測量擺脫鍵盤和鼠標，使水上作業更加便捷。增加VGA接口，適用不同客戶需求，可旋轉屏幕角度，選擇適合角度；
? 高信噪比聲納處理電路，適應深淺復雜水域測量；
? 17〞超大屏幕，超高像素設計，大屏幕方便用戶觀察測量信息，屏幕保護采用鋼化玻璃，不必為運輸而擔心屏幕破裂；
? 全新HiMAX軟件，強大的導航、采集、后處理功能；
? 可選配不同定位精度GNSS模塊，擴展性強。
技術參數：
工作頻率 | 高頻100~750KHz（可調） |
最大發射功率 | 500W |
測深范圍 | 高頻0.3m~600m |
測深精度 | ±10mm+0.1%h，分辨率1cm |
吃水調整范圍 | 0~15m |
聲速調整范圍 | 1370~1700m/s，分辨率1m/s |
水深最大采樣速率 | 最大頻率30Hz |
CPU | 1.6GHz，雙核 |
內存 | 2GB |
顯示屏 | 17英寸，分辨率1280×1024 |
硬盤 | 16GB固態硬盤 |
USB接口 | 3×USB2.0 |
串口 | 1×RS232/RS485+1×RS232 |
VGA | 1280×1024@60Hz |
電源 | 10~30V寬電壓供電或交流電 |
平均功耗 | 小于40W |
工作溫度 | -20℃~70~℃ |
重量 | 9.5Kg |
外形尺寸 | 480×360×110（mm） |
工程實例：
采用全新的電路和結構設計，改進測深算法，底跟蹤更加穩定，適應復雜環境地形環境，完美解決超淺水和深水測量問題。
工程實例：
采用全新的電路和結構設計，改進測深算法，底跟蹤更加穩定，適應復雜環境地形環境，完美解決超淺水和深水測量問題。

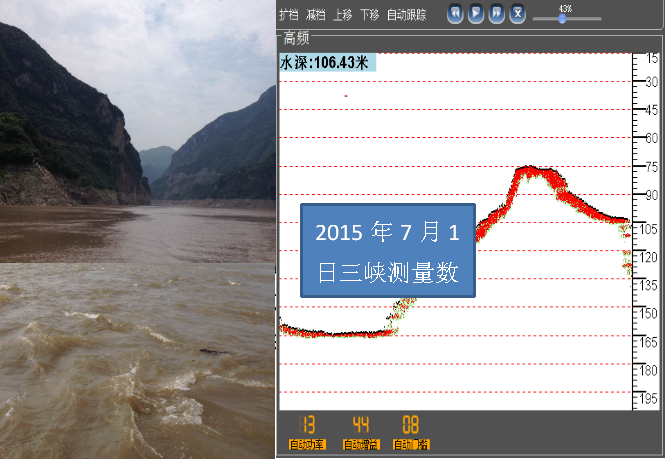

2015年7月1日三峽測量數據
