北斗高精度設備
—
水利儀器儀表 - 水文監測
1、產品簡介
北斗高精度設備是利用載波相位差分技術，實現自動實時監測位移、變形、沉降數據，分析數據變化的速率、幅度和規律，發現異常情況自動預警，幫助用戶及時采取措施，規避風險，提升安全監管能力，其核心產品為“北斗高精度GNSS接收機”和“北斗高精度解算系統”。這是一種新的衛星定位測量方法，可以實時得到厘米級、靜態得到毫米級的高精度定位數據，是定位系統應用的重大里程碑。
2、設備型號
北斗毫米級RTK：WYBD-II
3、設備圖片

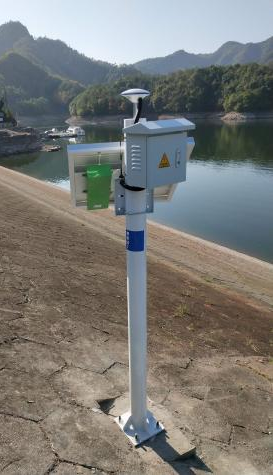

北斗RTK設備
北斗高精度GNSS接收機
4、RTK設備參數
GNSS | 全視野衛星跟蹤 | 448 hardware channels for simultaneous tracking of allvisible supported satellite signals：GPS: L1C/A L1C L1PY L2C L2P L5GLONASS: L1CA L2CA L2P L3 CDMABeidou: B1I B1C B2a B2I B3Galileo: E1 E5a E5b E5 AltBoc E6QZSS: L1C/A L1C L2C,L5,L6Navic:L5；SBAS:Egnos WAAS GAGAN MSASSDCM (L1 L5) ；On module L-band |
更新速率 | ≤100Hz | |
RTK位置精度 | 基線長度≥45km下，靜態測量精度5mm，動態測量精度5.5mm★設備精度需取得國家權威機構認證，具備檢測證書合格報告 | |
初始化時間 | 7s | |
首次固定時間 | Cold start<45 sWarm start<20 sRe-acquisition 1 s | |
授時精度 | 5ns | |
數據存儲與通信 | 存儲空間 | 內置SD卡，最大32G（選配） |
運營商網絡 | 全網通3G/4G | |
數據線接口 | USB-TypeC、RJ45、RS232/RS485（可選） | |
4G天線增益 | 5db | |
環境參數 | 工作溫度 | －40～＋85℃ |
存儲溫度 | －55～＋85℃ | |
防塵防水/抗跌落 | IP68 / 1M★防塵防水等級需取得國家權威機構認證，具備檢測證書合格報告 |
5、主要性能
（1）全星座、全頻點、多天線高精度定位：同時支持北斗、GPS、GLONASS、Galileo，高精度厘米級定位（1cm+1ppm CEP），最大支持3個GNSS天線RTK定位；
（2）Four-socket：支持一個遠程管理網口、三個串口同時聯網，支持以太網操作、本地/遠程操控指令；
（3）高更新、低延遲：能實現100HZ高更新率、延遲更低；
（4）體積小、功耗低：工業級產品設計，功耗≤4W，選配內置鋰電池；
（5）多信息采集、存儲、上傳：實時采集接收機供電電壓（標配）、溫/濕度、安裝姿態，支持串口數據存儲，可實時上傳；
（6）高效抗干擾：AIM+市場上最先進的板載干擾抑制技術，I ONO+提供針對電離層干擾的高級保護；
（7）高精度動態跟蹤：LOCK+高振動和沖擊時實現高精度穩定跟蹤；
（8）遠程RTU功能：支持遠程RTU功能，多路AD、DA、IO輸入輸出；
（9）Always online：支持永遠在線模式，掉線可自動重連。
6、應用領域
（1）地質災害
（2）邊坡監測
（3）尾礦監測
（4）水庫監測
（5）建筑監測
（6）橋梁監測
