GNSS接收機
—
水利儀器儀表 - 其他
一、產品簡介

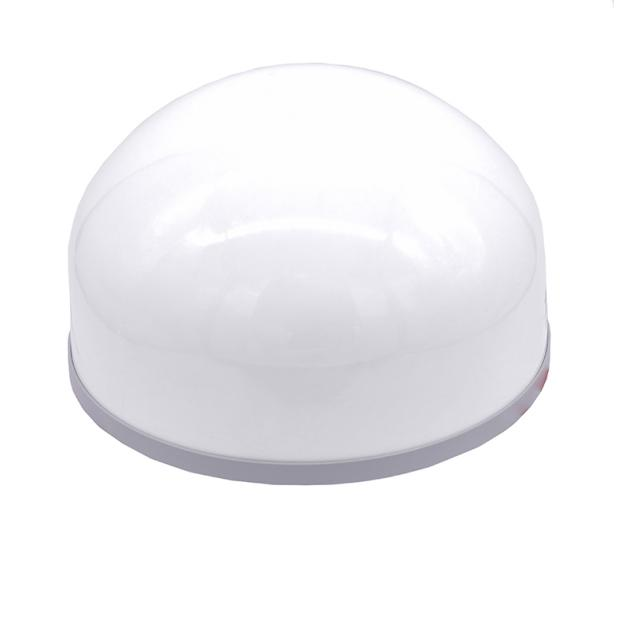

M34N1-Z1 GNSS接收機集成高精度GNSS芯片，數據采集模塊、物聯網通信技術的一體化先進監測專用接收機，采用低功耗概率設計，融合MEMS傳感器技術實現變頻智能監測，可以自動切換工作模式；采用高精度形變監測數據處理算法，可獲得毫米級的實時形變監測精度，使用戶實時掌握被監測體的瞬時形變情況，可滿足用戶實時掌握被監測體瞬時形變的需求。
產品廣泛應用于地災監測、礦山安全監測、橋梁安全、大壩形變監測等領域。
二、產品特點
u 一體化設計，安裝維護簡便；
u 全天候實時自動監測；
u 高精度、高可靠性、高時效性、高時間分辨率的先進算法；
u 集成MEMS傾角傳感器、溫濕度傳感器
u 變頻監測與智能喚醒功能，大大降低功耗
u 可根據需要靈活設定數據采集與處理間隔；
u 寬電壓多模式供電；
u 工業級標準設計；
u IP67防護等級；
u 支持太陽能等多種供電方式。
u 支持本地/遠程云平臺解算方式
u 支持可視化物聯網監測預警平臺或對接地災災害監測平臺
三、技術參數
序號 | 參數類型 | 技術指標 |
1 | 定位精度 | 靜態解算精度 平面：±2.5mm+0.5ppm 高程：±5mm+0.5ppm |
2 | 星頻 | 四星七頻：BDSB1/B2，GPSL1/L2，GLONASS G1/G2、SBAS:L1 |
3 | 通訊網絡 | 4G 全網通通信模塊，支持移動、聯通、電信全網全頻 |
4 | 工作溫度 | -20℃～＋65℃ |
5 | 工作濕度 | 0%RH～99%RH， 無凝結 |
6 | 防護等級 | IP68 |
7 | 配置接口 | 具有RS232 |
8 | 供電 | DC5-35V |
9 | 供電方式 | 太陽能供電系統 |
10 | 功耗 | <2W |
11 | 接口 | RS232/RS485接口 |
12 | 內置傳感器1 | MEMS傾角傳感器 |
13 | 內置傳感器2 | 溫濕度傳感器 |
14 | 數據記錄 | 內存32GB，支持拓展 |
15 | GNSS天線 | 相位中心誤差：優于±2mm 水平面覆蓋范圍：0°~360° 阻抗：50Ω 防護等級：IP67 工作溫度：-40°~＋85° 工作濕度：0%RH~99%RH，無凝結 |
四、安裝注意事項
1、根據實際現場安裝要求，確定設備安裝位置；
2、安裝位置盡量同時配備避雷設施，以免遭到雷擊；
3、安裝過程中根據實際安裝情況決定是否另加保護；
4、產品使用時不得隨意自行改動產品，若有更改需求，請與廠商聯系。
5、注意接收機工作的環境應遠離大功率電磁發射設備

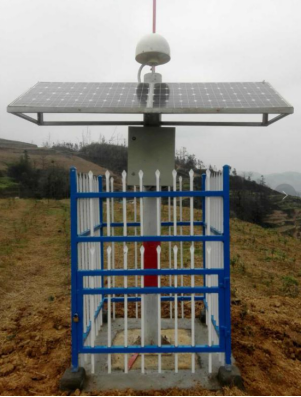

五、GNSS監測站組網
