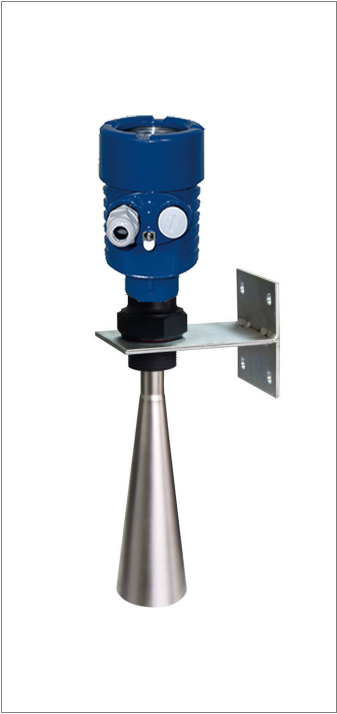

M30B-C3型雷達水位計

使用說明書

一、產品簡介

1.1. 產品概述

M30B-C3型雷達水位計基于精確時間測量的電磁波測距技術 。傳感器發射電磁波照射水面并接收其回波，由此獲得水面至電磁波發射點的距離、距離變化率（徑向速度）、方位、高度等信息。

雷達水位計，是工業測距雷達在水位測量領域的創新應用，實現了水位計向高精度（毫米級），大量程，高可靠，安裝簡便，免維護的技術跨越。

雷達水位計通過標準信號接口，與計算機、PLC等連接，也可以與相應的顯示、記錄、控制裝置（如RTU）連接，構成水位監測系統。

1.2. 主要組成及適用范圍

雷達水位計組成主要包括:發射機、發射天線、接收機、接收天線，信號處理以及變送單元。還有電源設備、數據錄取設備、抗干擾設備等輔助設備。

雷達水位計適用于江河水庫水位、明渠水位、水庫壩前，壩下尾水水位監測，也可用于山洪、防汛、調壓塔（井）水位監測 等水利水文場合。

1.3. 產品選型

       M30B-C3：0~30米量程；

       M30B-C7：0~70米量程；

二、產品詳述

2.1. 功能特點

1） 全天候，高頻微波測距技術，

2） 抗干擾能力強，不受溫度、濕度及風力影響

3） 傳感器高精度

4） 無人值守，連續在線采集

5） 無機械磨損、非接觸測量

6） 測量與水質無關，不受浮冰等漂浮物影響

7）不需要防浪井，水流對測量無影響

8）可選太陽能供電

9）成本低，安裝維護簡單，壽命長

2.2. 技術參數

2.3. 接線定義

導線類型：建議使用國標0.5mm²四芯屏蔽水工電纜

2.4. 結構尺寸

三、安裝與調試

3.1. 安裝方式

1)水位計安裝必須有牢固基礎。可以是立桿，直壁河堤距離大于30CM，

  斜坡河堤應保證天線位于干流上方；

2)水位計天線口，到測量水面區域，不得有干擾物，應避開航道安裝；

3)水位計喇叭口天線，需要垂直于水面安裝；

4)電纜走線管，可以用PVC管，鍍鋅鋼管等。

3.3. 調試步驟

 1）對安裝好的水位計進行正確接線，請參照2.3接線定義；

    接線完成后，務請鎖緊防水接頭！

  2）接通電源， 進行必要的參數設置：

     通信線RS485 通過轉換模塊與電腦相連，

     按照通信協議，使用調試軟件查看或設置本機地址；

     也可以從面板直接查看和設置本機地址，使用ADDR按鈕；

  3）連接采集單元（如RTU，PLC等），進行水位測量和采集。

  4）調試完成后，請務必旋好上蓋！
