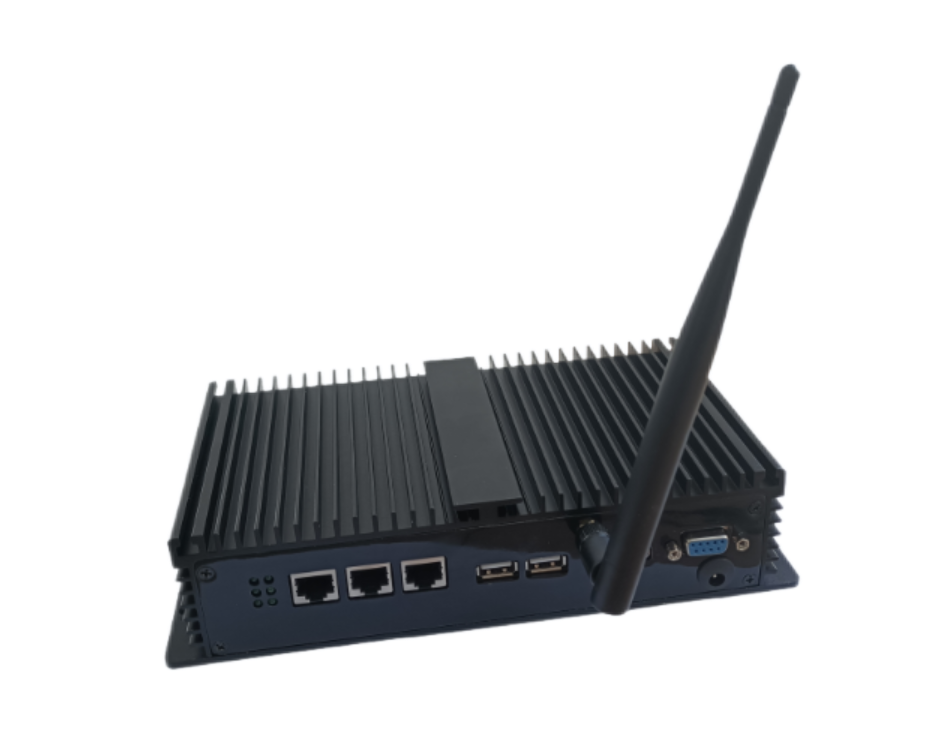

遙測終端機
BD-CAN-J
水庫大壩產品 - 大壩監測系統
產品特點介紹
軟件自帶總線分析功能，當遇到總線連接錯誤時，可以很直觀的幫用戶分析CAN總線干擾和測試CAN總線狀態。
（1）CAN控制器內部FIFO溢出：某一段時間內的總線報文過于密集，導致USBCAN來不及接收，發生報文丟失。
（2）CAN控制器錯誤報警：總線發生多次發送錯誤或接收錯誤，錯誤計數器超出報警閾值，并能顯示錯誤計數值。
（3）CAN控制器消極錯誤：總線發生多次發送錯誤或接收錯誤，導致CAN控制器進入錯誤消極狀態，并能顯示錯誤計數值。
（4）CAN控制器仲裁丟失：本節點與其他設備在競爭總線時失敗，待發報文將在下一次總線空閑時嘗試發送，能捕捉到相應的錯誤位信息并顯示出來。
（5）CAN控制器總線錯誤：總線發生一次發送錯誤或接收錯誤，錯誤計數器的值將累加，并能捕捉錯誤的位信息，比如ACK、CRC、位界定錯誤信息。
（6）CAN數據緩沖區溢出：由于一段時間未與PC交換數據，導致設備存儲的報文數目超出硬件容量限制，新接收的報文將覆蓋最早的報文。
（7）可以接收總線上的錯誤幀，指示錯誤幀類型，統計錯誤幀率，便于用戶分析總線狀態并快速定位發送錯誤幀的節點。
性能參數
CPU | Intel? Celeron? J1900，4核，主頻1.9G |
動態存儲器 | 8GB DDR3L-1333 |
圖形控制器 | Intel? HD Graphics (Gen7) |
Ethernet網絡 | 3路Intel? I210IT 千兆 以太網接口 |
電子硬盤 | 128G mSATA |
顯示器 | 1個HDMI接口 |
USB | USB轉CAN卡專用的工業級高速32位CPU，接收和發送速度大于8000幀/秒（就是在can總線波特率達到最大1M的時候，總線滿發的數據幀不丟失）。 符合ISO 11898標準，支持CAN 2.0A/B，標準幀/擴展幀/數據幀/遠程幀。 |
RS232,485 | 1路 RS232接口,1路RS485 |
4G或5G無線模塊 | 1個Mini PCIe接口（5G模組） |
音頻輸出接口 | 1個phone接口輸出音頻信號 |
供電 | 12V~24V 直流寬電壓供電，功率小于15W，推薦24V供電 |
操作系統 | Linux |
適用溫度 | 環境溫度-20°C to +75°C |
適用濕度 | ＜95%無凝結 |
