滲壓計
HG-SY系列
水庫大壩產品 - 大壩監測系統
用途和性能：
滲壓計測量原理：根據壓力與水深成正比關系的靜水壓力原理，運用水壓敏感集成元器件做的壓力式孔隙水壓計。當傳感器固定在水下某一測點時，該測點以上水柱壓力高度加上該點高程，即可間接地測出孔隙水壓力大?。缓诵脑谟趬毫κ矫舾屑稍骷?；另外并且內置溫度傳感器，對外界溫度影響產生的變化進行溫度修正；每個傳感器內部有計算芯片，自動對測量數據進行換算而直接輸出物理量，減少人工換算的失誤和誤差；全部元器件進行嚴格測試和老化篩選，尤其是高低溫應力消除試驗，增強弦的穩定性和可靠性；另有三防處理，保證在長期惡劣環境中高成活率的問題；

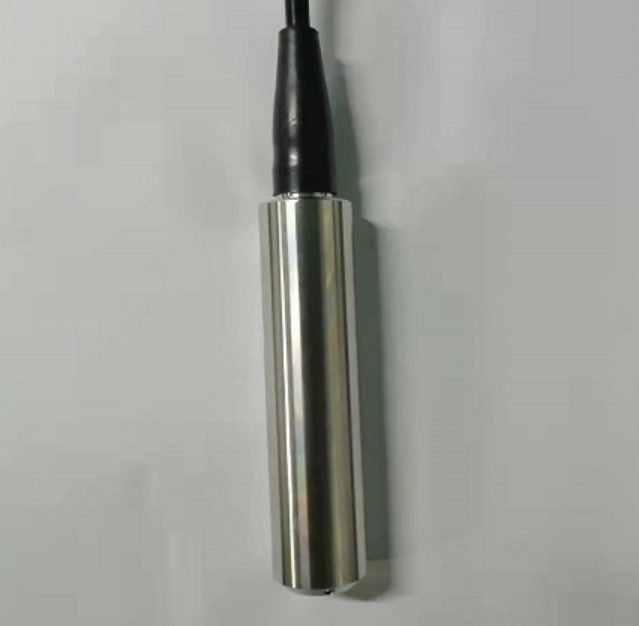

滲壓計是一種測量路基、大壩等滲水壓力的數字式傳感器，由水壓力計、透水石等部件組成，適用于不同地質層面的滲水壓力測量，可進行長期監測和自動化測量。其安裝采用成型后再鉆孔埋入的方式, 即在觀測處鉆孔，將滲壓計埋設于土體內。
主要技術指標
1．型 號：HG-SY系列
2．量 程：0.1MPa～3MPa
3．分 辯 率：≤0.025% F.S
4．精度：≤0.01%FS
5.非線性度:≤0.5%FS
6．外型尺寸: 定制
7．使用環境溫度:－20℃～+80℃
8．最大承壓：1.5MPa(相當于水深150米)
9．防護等級：IP68
10.直徑：25mm
安裝方法：
（1）滲壓計安裝前檢驗：首先，仔細閱讀滲壓計與測試儀說明書，了解滲壓計具體參數，熟悉 測試儀使用操作；再將滲壓計與測試儀連接，按測試儀“開/關”鍵開機進行測量，檢測滲壓計是否工作正常；檢查安裝桿、安裝桿等徑接頭、安裝套筒是否齊全。檢查傳感器數量及導線長度是否正確。以確定傳感器在運輸過程中是否損壞或丟失。
（2）安裝時間確定：一般原地面上部填筑墊層300mm以上，清理好場地后，選擇無雨、雪天氣進行鉆孔預埋安裝。
（3）布點：根據設計方案進行測量，確定好滲壓計安裝孔位。每孔間隔埋設2-3個滲壓計。每個觀測斷面滲壓計一般需分4-5個鉆孔埋設。
（4）成孔：在預埋位置要求鉆孔，孔徑大小以>∮80為宜，鉆孔偏差應小于1.5%。并無塌孔、縮孔現象存在，軟土層應以泥漿護壁，鉆孔至擬埋底部滲壓計擬埋標高以上0.2-0.3米的深度。若有塌孔或縮孔較快現象，必須先下套管再進行鉆孔。套管深度應大于縮孔或塌孔部位深度。
（5）安裝前輔助工作：準備好曬干的粘土球，以便安裝滲壓計后用以填充鉆孔, 根據滲壓計埋設深度，準備好安裝滲壓計時所需的安裝桿、安裝桿等徑接頭、安裝套筒、定位銷（與銷孔直徑相符的保險絲）、∮50PVC鋼絲軟管、適當導線長度的滲壓計、一桶清水。把將要埋設的滲壓計浸泡入清水中?，F(xiàn)場預裝，熟練安裝過程，用卷尺對安裝桿進行測量，確定安裝桿數量，其總長應大于滲壓計擬埋深度0.5米。
（6）安裝：先把將要裝入鉆孔底部的滲壓計從清水中提出，進行調零。并作好記錄，存檔。
A：將滲壓計連接好測試儀進行測量，

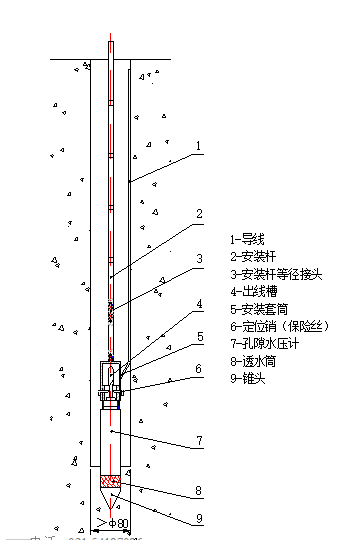

B：調零，手工記錄好滲壓計編號、零點時溫度。C：用測試儀對整個安裝過程進行監測。在整個安裝過程中，滲壓計埋設深度由安裝桿長度準確控制。首先將滲壓計裝上安裝套筒，裝好定位銷、連接安裝桿，將滲壓計下放到鉆孔中，待安裝桿桿頂離孔口高約200mm時停住，用等徑接頭加長安裝桿，再繼續下放，直至滲壓計安裝到孔底，用人工或鉆機緩慢加壓安裝桿頂部，將滲壓計壓至埋設深度，此時定位銷脫落，再將安裝桿退出鉆孔。（注意：在滲壓計安裝過程中，安裝桿絕不允許轉動，因為安裝桿轉動容易使?jié)B壓計測試導線繞在安裝桿上，在退出安裝桿時，可能會將滲壓計隨安裝桿帶出鉆孔，或拔斷滲壓計主體與導線部位的連接。導致埋設失敗而損壞滲壓計。（附孔隙水壓計安裝示意圖，滲壓計安裝示意圖類同）退出安裝桿后，觀察測試儀數據顯示，確定滲壓計安裝后工作是否正常。記錄好滲壓計埋設深度、段面里程、測點編號、現場埋設安裝人員、日期、天氣。
D：將準備好的干粘土球以逐個投入的方式投入鉆孔中，干粘土球每填深1米左右，便用木頭壓實，填充鉆孔至第二個滲壓計埋設位置以上300mm處，若孔內有套管且套管深度大于第二個滲壓計埋設位置，在泥球填至套管底部以下300mm處時，將套管用鉆機拔出，至第二個滲壓計埋設標高以上500mm處，再回填至預定位置。
E：將安裝桿重新進行測量，總長應大于第二個滲壓計埋設深度0.5m。把多余的安裝桿放置一邊，依照前一個滲壓計埋設方法，對滲壓計進行調零、安裝，并記錄好滲壓計的編號、埋設深度、埋設安裝人員及埋設時間?；靥钽@孔。直至該孔滲壓計埋設完備。
（7）保護：埋設安裝好該斷面滲壓計后，將滲壓計測試導線集中套上PVC鋼絲軟管進行保護，并挖槽將PVC鋼絲軟管從一側引出路基，制作好相應標示牌，插在滲壓計導線布置部位，以作標示。并安排專職人員負責看管，以防滲壓計導線因施工或自然因素而破壞。
